CS(T)-02 系列

• 材質：SUS304不鏽鋼(不銹鋼)-震動亮面，鋼材-鍍鋅

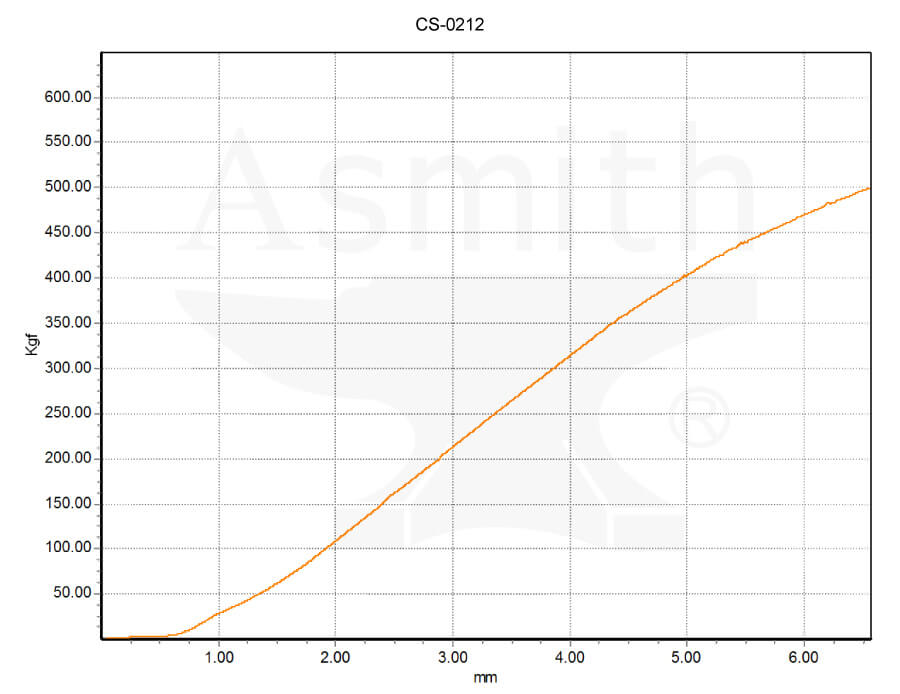

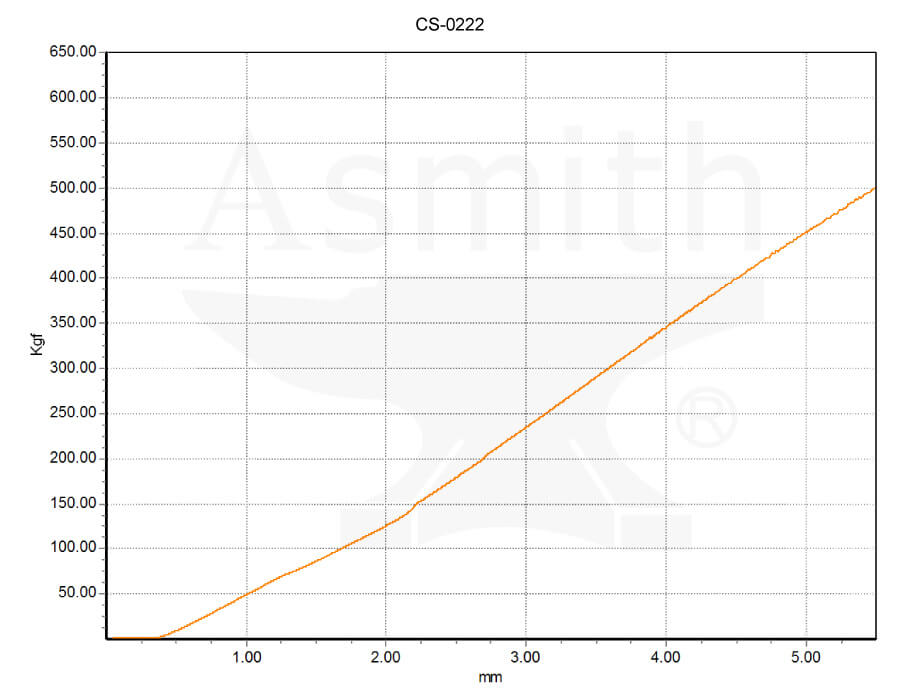

建議荷重65~90 kgf (參考荷重曲線圖)

鉤環能依螺牙正反轉調整適當鬆緊迫緊物件+

可用銅掛鎖阻絕彈開可能性及增加安全性，用於模具上極佳

每一搭扣都經過削毛邊處理，消除掀把銳利感，因此無須加工保護套

合乎RoHS規範

• 材質-盤座：FC-250 粉體烤漆(砂黑)
• 材質-螺桿：S45C 熱處理及磷酸錳
• 材質-盤墊：CR 合成橡膠(黑)
• 材質-固定螺帽：FCD45 粉體烤漆(砂黑)

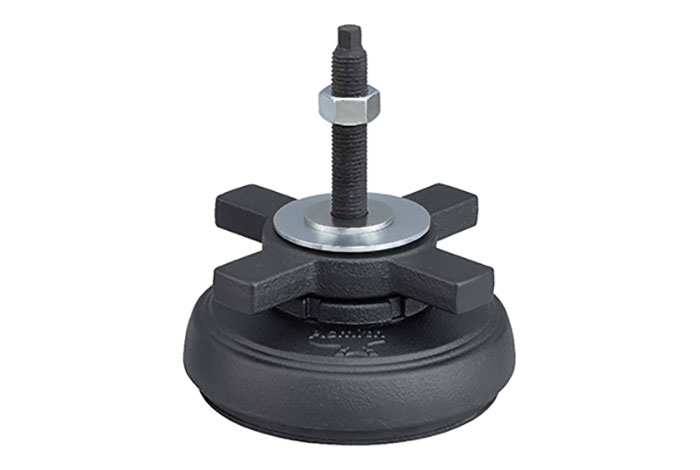

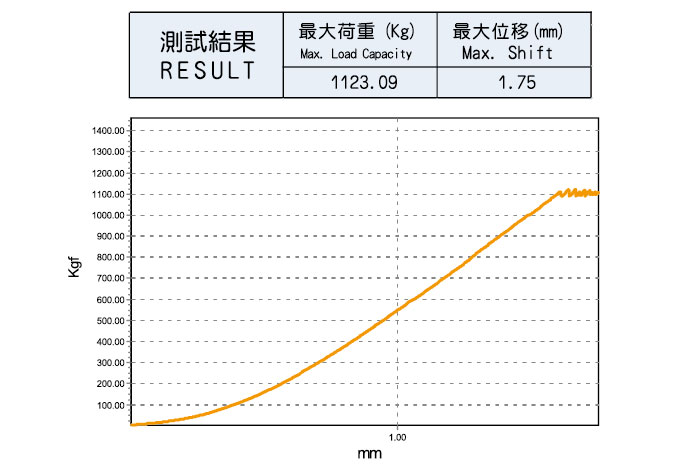

DK-09 系列 - 砂黑. 荷重1100 kgf
安裝前，機械腳請勿攻牙。當機械腳下壓盤座時，透過開口板手旋轉十字調整盤座，即可輕鬆調整高度及水平。(如下圖使用方式)

當作業場所地面傾斜不平時，自動導正水平角度。機器安裝時，可有效導正腳座盤墊面全部伏貼地面，穩定機械運轉。

防止機械於動作時產生過大震動，改善作業場所環境。防止樓層因機械動作時產生共震、引震、噪音，確保機械精準度，以防止滑動、防震、耐磨損、耐油。有無固定螺帽之差異:當機械震動大時，建議使用有固定螺帽機型以防止鬆動。應用：龍門、射出機及各產業加工設備機台

• 材質-手握柄：不銹鋼(SUS304)，毛絲面。
• 材質-固定座：聚酯纖維(PA6-GF33)，黑色、灰色。

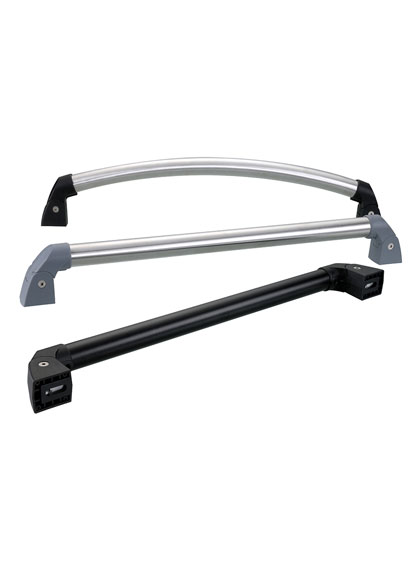

ES-122/123/124 系列 - 不鏽鋼304 (弧形管)

SUS304不鏽鋼拋毛絲面，高荷重100kgf。

固定座：專利設計安裝簡便，弧度面門板的最佳選擇，固定座可擺動，更具防水功能(IP66)。

孔距可微調18mm便於安裝調整，耐酸鹼、耐油、耐熱 -20℃～150℃。

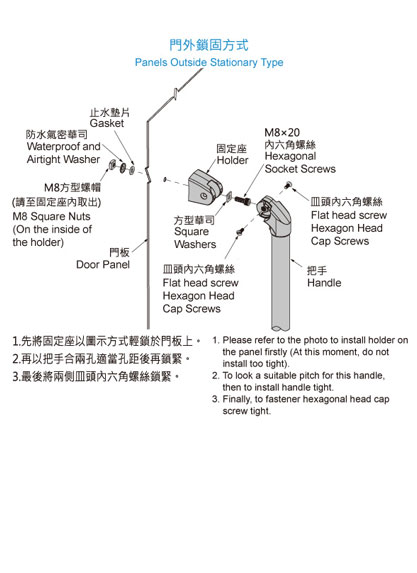

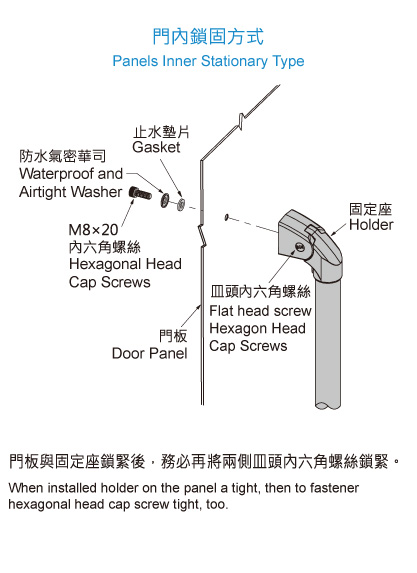

兩種安裝方式：1. 門內鎖固，2. 門外鎖固。

合乎RoHS規範

機台為了增加美觀及結構而大量使用曲線時，卻找不到可以符合曲面門鈑用的把手? 鐵匠們設計了一款符合曲面門鈑專用的把手，除了把手與門鈑一樣有弧度外，甚至連把手座底部也有弧度面，搭配上把手座擺動功能，完整的伏貼在機台門鈑，進而減少細屑、灰塵等入侵機台內部，然而鐵匠們的職人使命，堅持結構再強化，達成了防水、防塵IP66等級，保護機台内的產品不受外界汙染、也避免內部粉塵外洩到空氣中。

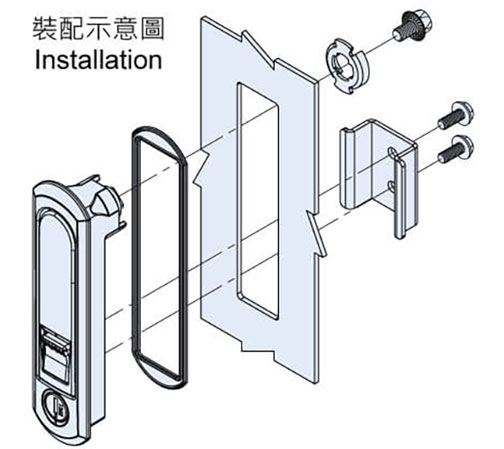

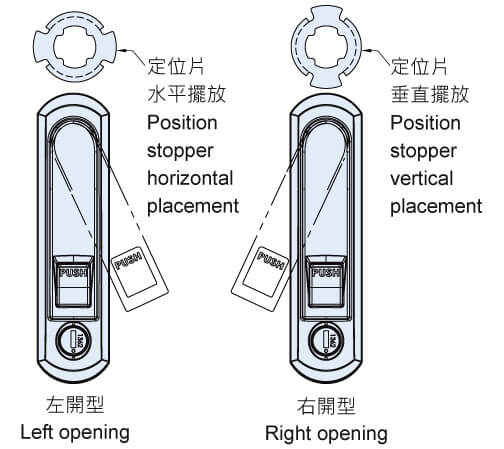

• 專利、安全結構設計：按壓後掀把隨著手緩起，防止彈到人身。左右兼用型。
• 使用連桿讓門框不易搖動，具鎖頭用鑰匙開啟。

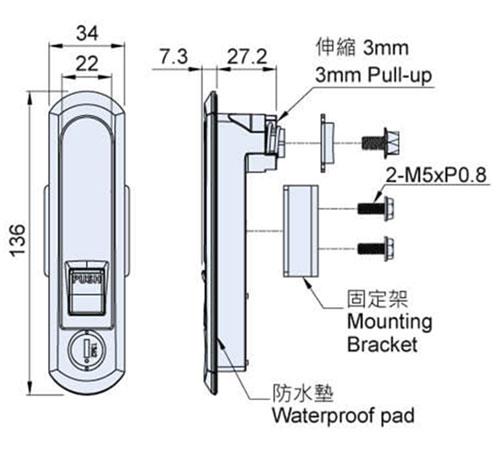

• 開啟後，檔片可後退3mm，握柄旋轉順暢。
• 關門後，檔片前縮3mm，使門板與箱體迫緊不鬆動。
• 外觀顏色提供客製化-1000pcs以上。合乎RoHS規範
• 防塵、防水IP66
• 材質-本體 & 掀把：鋅合金，電著黑、毛絲鎳

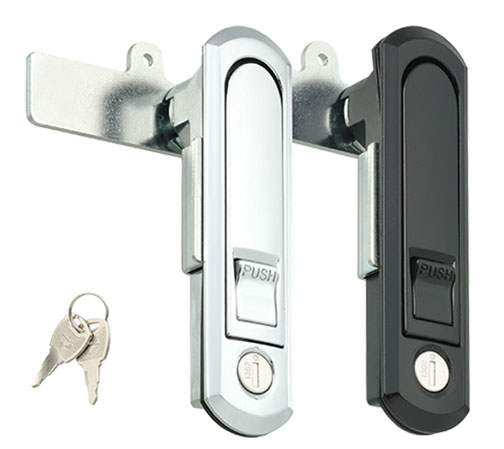

BZ-05 系列

是否曾經按壓門鎖而被彈起的掀把嚇到，甚至破皮，我們為了降低該類工安意外，設計了一款新穎的門鎖機構，使得按壓門鎖彈起瞬間，掀把能夠伏貼按壓的手指，緩緩而起，防止手部受傷。

該門鎖還具有迫緊的結構，透過伸縮檔片，使得門板被緊壓在門框上，不易產生晃動，當門板較大時，更可搭配天地栓連桿，使得上中下的門板都被固定住而不易搖動。此時再透過鑰匙上鎖，完整的強化了門框的緊固性及安全性。
